新闻中心
开口爽滑剂对TPE表观及性能影响
2022-04-21 16:44:41 返回列表

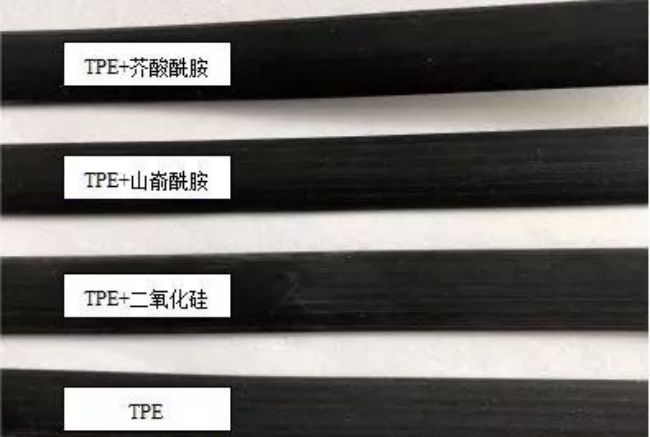

如下图所示，加入开口剂的弹性体表面粗糙度大，这是由于开口剂固体粉末加人弹性体后可使塑料表层形成许多凸起，使塑料层与层之间的实际接触面积减少，从而降低粘结力。从图2中可以看出样品挤出光泽度都表示为哑光，但是样品+芥酸酰胺挤出样条更加细腻，主要原因是，芥酸酰胺粒径小，开口剂所造成的凸起比较小。添加二氧化硅的样品，表面哑光比较明显，这是因为加入二氧化硅的目的就是使材料表面粗糙化，产生凹凸点，防止膜与膜之间发生粘连。粗糙化的结果也必然对材料表面和光学性能产生影响。
填料/TPE比例为10/90，TPE力学性能数据
从上表看出：与空白试样相比。样品+芥酸酰胺、样品+二氧化硅的强度有所下降，样品+山嵛酰胺的强度明显增加，但三个样品的拉伸性能明显下降，表明上述复配开口剂添加量对样品的力学性能有明显影响。这是因为一方面复配开口剂中无机组分以固体小微粒的形式分散于弹性体塑料中，由于分散不均，开口剂团聚会造成一定的缺陷，导致断裂伸长率降低。另一方面微粒起到品核的作用，使弹性体中的塑料部分的结晶性能提高，从而增大了材料的强度，而样品+山嵛酰胺的强度及断裂伸长率都有明显的增加。
综上所述，在材料表面上，选择芥酸酰胺开口剂可以使得材料表面更加细腻，二氧化硅和山嵛酰胺开口剂使得材料更加哑光；在材料力学性能上，加入山嵛酰胺开口剂得到材料的力学性能更优异，而二氧化硅和山嵛酰胺开口剂得到材料力学性能相对较差一些，可以根据自己的需求选择合适的开口剂。
添加微信
手机网站
微信客服
