新闻中心
开口爽滑剂的工作原理
2022-04-20 17:02:01 返回列表
塑料薄膜的粘连问题主要有两方面原因：一种是由于薄膜闭合后膜间形成真空密合状态不易分开；另一种是薄膜成型后其表面有大量的外露分子链在两片薄膜闭合后产生了大分子链之间的互相缠绕使其无法打开。事实上，造成薄膜开口困难的原因是：二者共存的且后者是主要原因。早期的无机开口剂就是使薄膜的表面产生凸凹不平来减少膜间负压使其分离，工作原理如图1所示。后期的有机开口剂是在薄膜表面形成一层润滑膜降低薄膜的摩擦系数使之不互相粘连，工作原理如图2所示。二者同时也阻碍了分子链之间的缠绕。新型开口爽滑剂的工作原理是选用纳米级的二氧化硅粉体使其在树脂中分散到微米级的颗粒。这种颗粒是由二氧化硅自身的聚集能形成没有添加任何辅助助剂，该种颗粒是多孔有间隙的不规则的比表面积很大的松软颗粒，其直径为1-2微米,比表面积为500-600平方米/克，聚合物在加工过程中大分子链的末端被二氧化硅颗粒的空隙吸入该颗粒同时成为成核中心使其结晶。这样就大大地减少了外露的分子链使两膜接触时从而解决了开口问题，同时也因为分子链的不外露薄膜在经过物体摩擦时也减轻了吸附力从而增加了爽滑性能。这种粒子不仅使薄膜表面产生凸起，而且还具有封闭大分子链端的功能。聚合物在加工过程中大分子的末端被颗粒的孔隙吸人同时该颗粒可成为成核中心加快聚合物结晶速度。这样就大大减少外露分子链，使两膜接触时没有大分子链的缠绕，解决了开口问题。

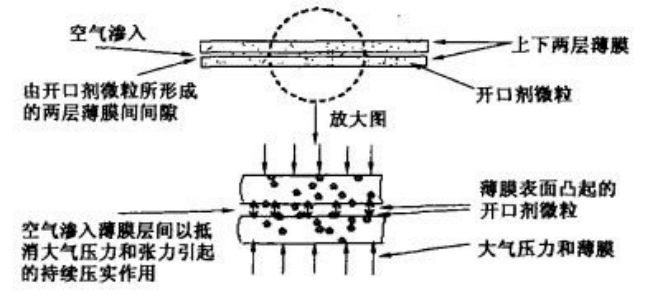

微颗粒型开口剂工作原理

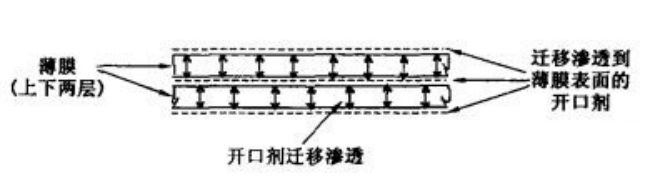

渗透性开口剂工作原理
添加微信
手机网站
微信客服
